SFPTotal PG

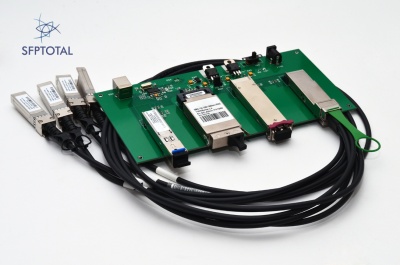

SFPTotal PG-4GSXQ

SFPTotal серии PG представляет собой первую ревизию программаторов SFPTotal, специальные устройства для программирования трансиверов формата GBIC, SFP, SFP +, XFP, QSFP.

Программаторы серии PG доступны в двух версиях - с двумя портами (GBIC и SFP) и четырьмя портами (GBIC, SFP, XFP, QSFP).

Комплект включает в себя программатор, адаптер питания 5V DC и кабель USB.

Программатор SFPTotal серии PG подключается к компьютеру через USB интерфейс, через который осуществляется управление и питание устройства.

Для подключения трансиверов высокой мощности может использоваться внешний адаптер питания 5V DC.

Элементы управления

• XS11 - разъем питания
• SW1 - переключатель питания (USB или внешний адаптер питания)
• XS9 - переключатель питания для GBIC (по умолчанию, 3V)
• XS10 - QSFP порт
• XS2 - XFP порт
• XS8 - GBIC порт
• XS1 - SFP/SFP+ порт

Быстрый старт

1. Подключите программатор к компьютеру с помощью USB кабеля.
2. Установите драйвер для SFPTotal PG
3. Скачайте программное обеспечение SFPTotal Wizard
4. Запустите SFPTotal Wizard
5. Вставьте трансивер в порт программатора.
6. Прочитайте память трансивера

Программное обеспечение

Для работы устройства используйте программное обеспечение SFPTotal Wizard версии 1.0.2.3 и выше.

Примечание

1. По состоянию на 1 сентября 2016 года продажа программаторов серии PG прекращена.
